语音疏散系统调试与检查

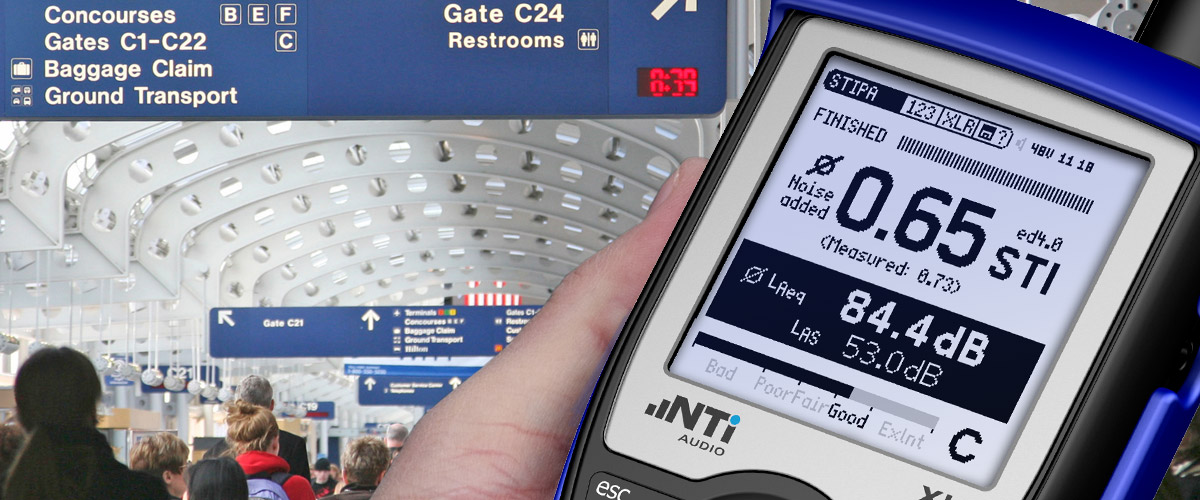

Teaser-Speech-Intelligibility-Measurement-1200-500

机场,火车站,体育场馆或音乐厅等场所的公共广播系统必须能在突发状况下清晰通知人们有关的逃生信息。只有听到清晰可懂的指示,人们才能快速反应,并井然有序撤离。

使用一台便携式仪器,就能对整个建筑的公共广播语言清晰度进行调试,确保其在必要时发挥作用。

特性

  • 广播声压级
  • 语言传输指数 STI
  • 符合 EN 54-24,IEC 60268-16,IEC 50849,NFPA-72 等标准

概览

语言传输指数的测量可以有效评估广播系统的当前状态。并为优化和提升系统性能提供重要依据。以下参数必须测量:

  • 广播声压级
  • 背景噪声
  • 语言传输指数

广播声压级

广播声压级至少应能超出环境噪声 10 dB。过低的声压级难以得到优良的语言清晰度。这一数值适用于建筑中任何有人的位置。听众位置测得的声压级绝对值不应小于 65 dBA 或超过 105 dBA。声音并非越响越好,声压级超出 80 dBA 后,语言传输指数会显著降低。

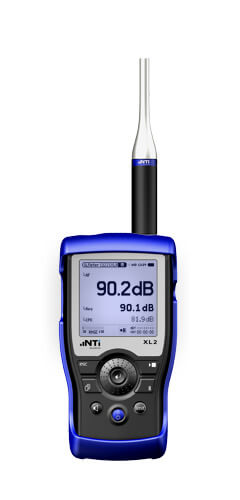

XL2 声级计为语音疏散系统的安装,调试和验证提供了无与伦比的解决方案。它能测量实时声压级,一段时间的平均声压级和最大最小声压级等。所有结果都可以自动保存。为数据后处理节约了大量时间。

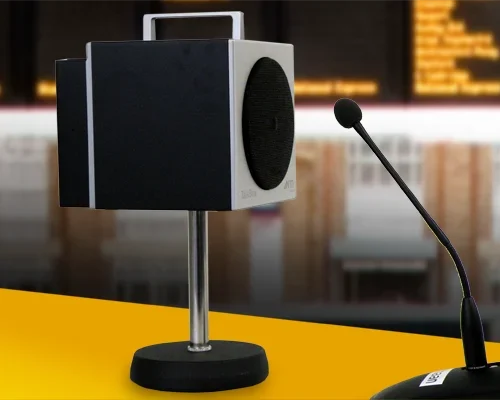

根据 ISO 7240 标准,广播声压级需在每个位置测量 60 秒。如果公共广播系统带有语音播报麦克风,那我们的 TalkBox 就能作为卓越的参考扬声器上场。它能以标准声压级播放预先录制的语音信息或你自己的音频信号直到测量结束。你只需将自己的信号文件存储在它的存储卡中即可无缝循环播放。

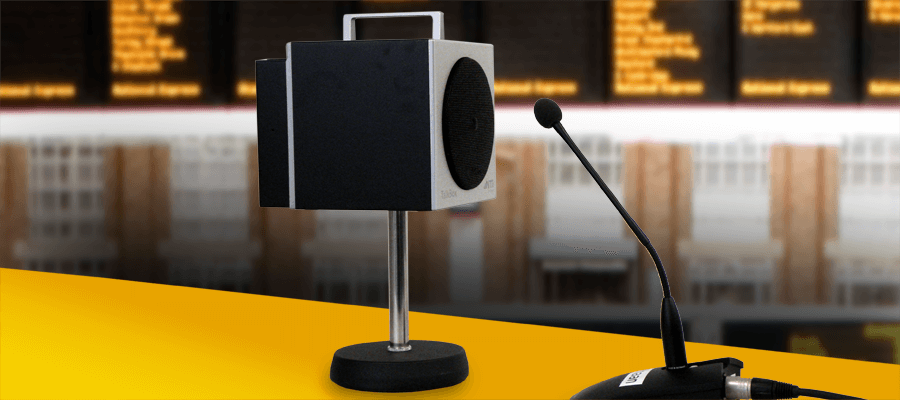

NTi-Audio-Talkbox-with-Speaker-Mikrofon-900px

背景噪声

在测量点测量特定时间(如 30 秒)的背景噪声,连同倍频程噪声频谱一同保存。信噪比对语言清晰度的影响极大,因此,你在之后的语言传输指数测量中需要这些噪声数据进行环境噪声修正。

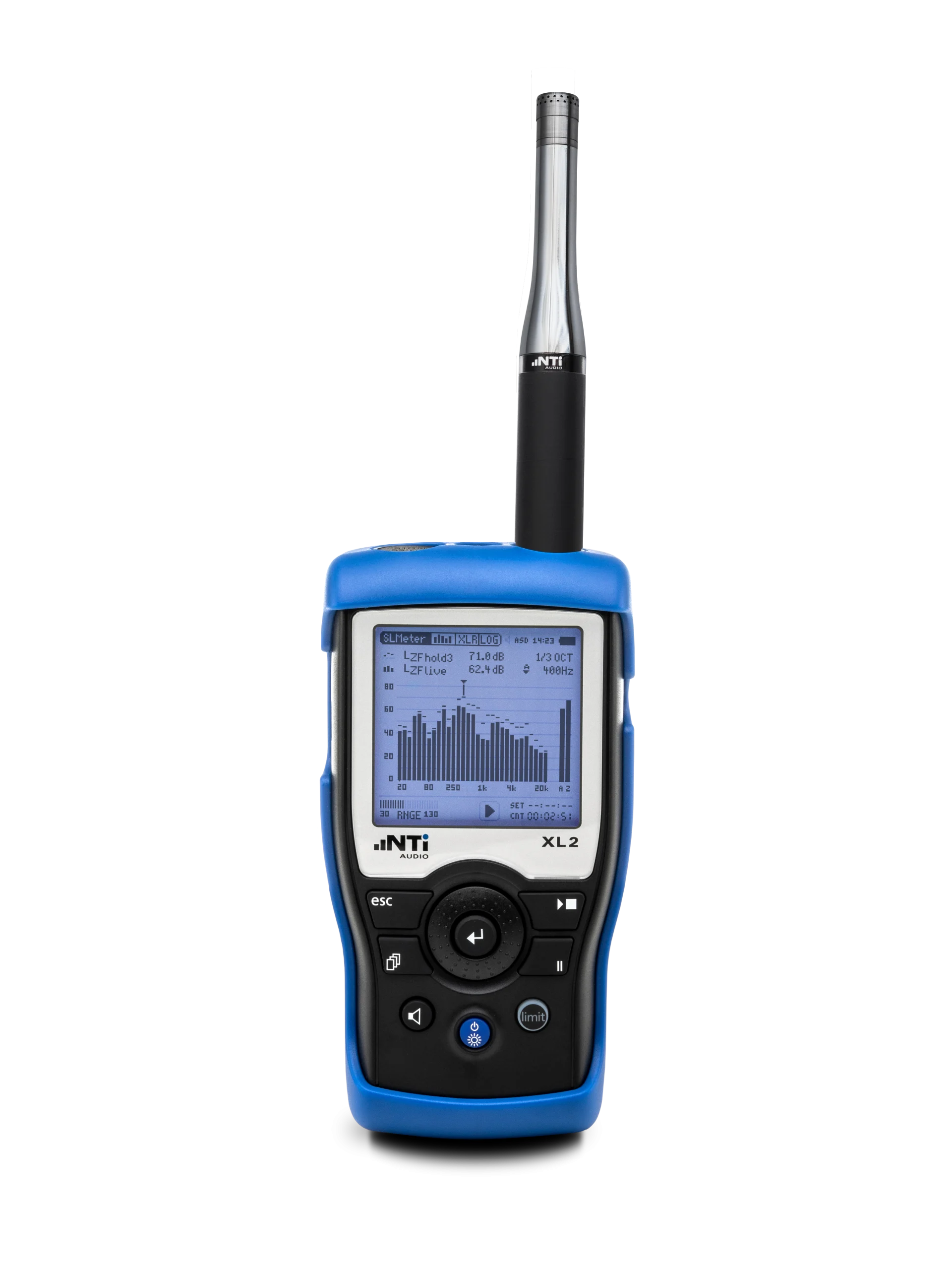

XL2-screen-RTA-Real-Time-Analyzer

语言传输指数 STI

XL2 分析仪安装 STIPA 选件后,即可根据最新的 IEC 60268-16:2011(第四版)测量语言传输指数。它具备环境噪声修正和自动平均多次测量的功能。结果单位为语言传输指数(STI)或通用清晰度指数(CIS),还包含七个频带的调制指数供参考。

XL2-screen-STIPA-Speech-Intelligibility

特性

  • 测量符合 IEC 60268-16(版本 2,3 和 4)
  • 环境噪声修正
  • 自动平均
  • 显示调制指数

语音播报

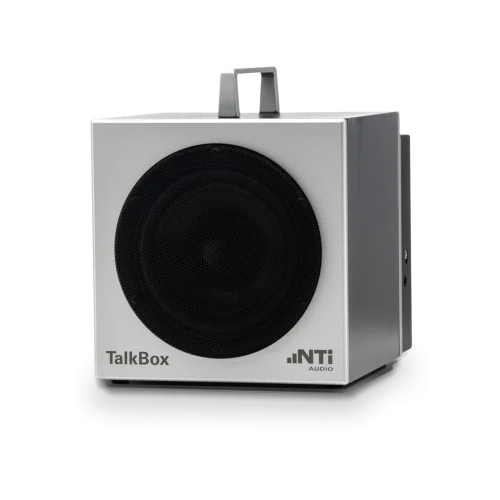

含语音麦克风的系统需使用 TalkBox。它能对着麦克风播放语言传输指数测试信号。它依据 IEC 60268-16 ,模拟人类讲话者,以标准声压级发出信号。这样的配置考虑了完整信号链,确保 STIPA 的精确测量。麦克风和环境等影响因素均在测量中体现。

TalkBox 在 STIPA 测量中的两个优势:

  • 覆盖完整链路,信号输入便捷;
  • 完全消除采样频率偏差 - 这是使用 CD 播放器的致命缺陷。

直接播放音频信号

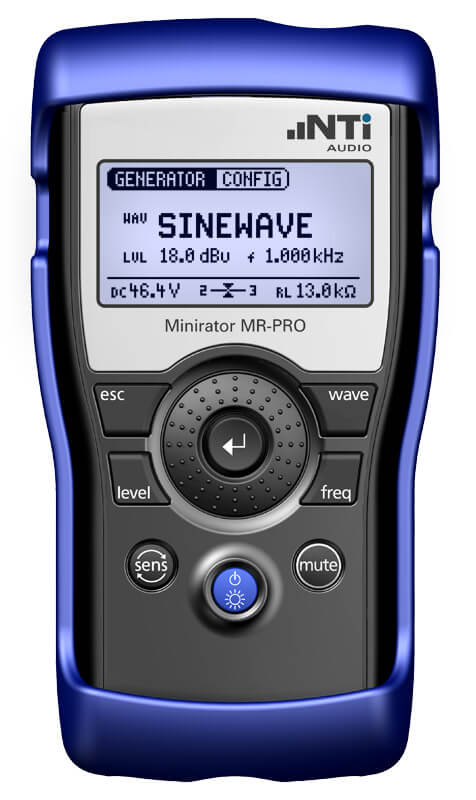

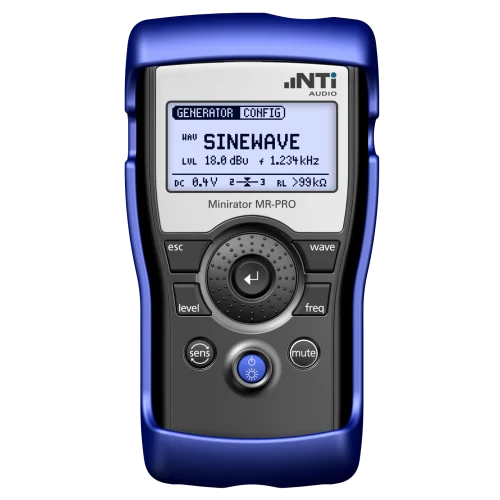

MR-PRO 发出电学测试信号,用于直接播放音频信号的广播系统(不含语音播报麦克风)。

测量完成后,你还需要根据标准出具最终报告:

  • AS 1670.4
  • CEN/TS 54-32:2015
  • DIN EN 50849:2017
  • IEC 60268-16
  • ISO 7240-19:2007
  • VDE V 0833-4-32:2016
  • VDE 0828-1:2017-11

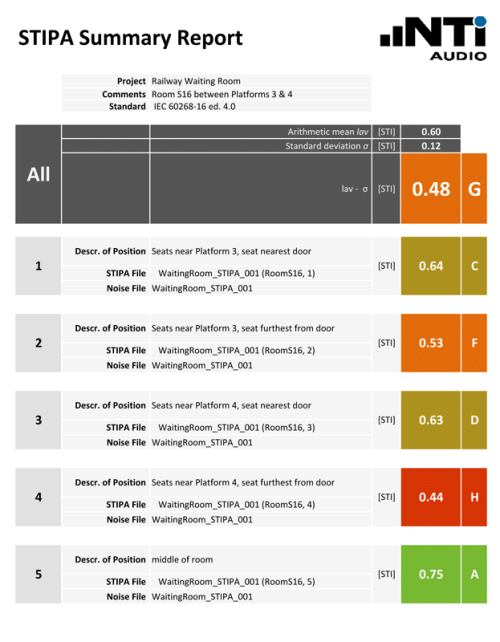

你需要专门的工具生成这样的报告。STIPA 报告生成工具可以依据标准创建测量报告。它可以综合安静环境下测量的 STIPA 值和白天的实际环境噪声。这样就可以得到真实情形下的客观 STIPA 值。直接从 XL2 导入测量数据,包括测得的环境噪声,得到对应的语言清晰度 STI 或 CIS 值。报告会计算实际情况下所需的语言清晰度值。

系统要求:

  • 运行Windows XP,7, 8 和 10
  • Excel 2010,2013 或 Excel 2016
    (32 位或 64 位版本)

配置信息

Exel-Acoustic-Set

用于疏散系统调试和检查的 XL2 套件

包含

  • XL2 音频和声学分析仪
  • XL2 语言清晰度选件
  • M4261 量测麦克风
  • Minirator MR-PRO 信号发生器
  • XL2 ASD 缆线
  • 缆线测试插头(MR-PRO)
  • 电源适配器 x 2
  • 校准证书 x 3
  • Exel 专用系统工具箱
  • TalkBox 声学信号发生器
