麦克风测试软件

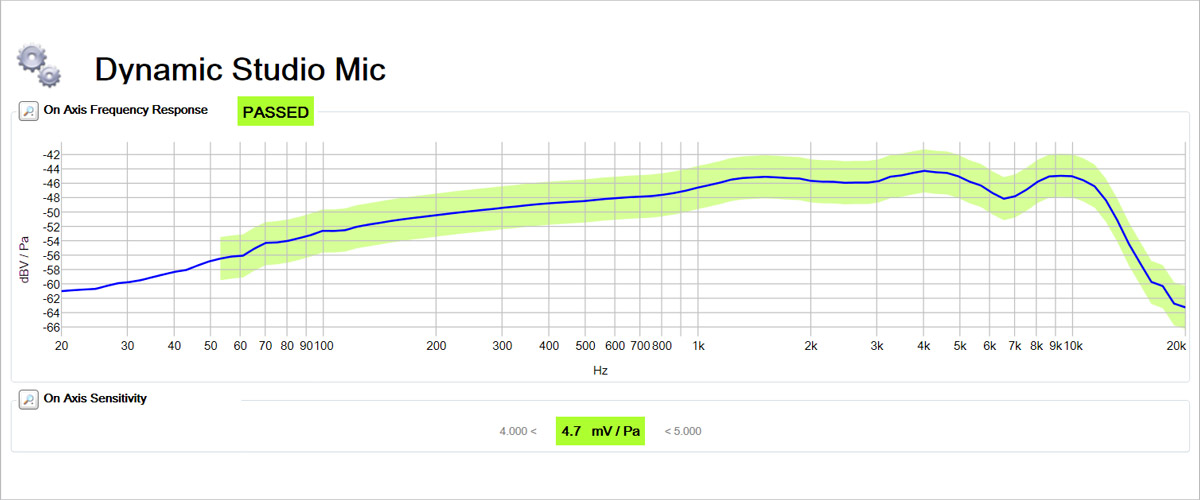

NTi-Audio-Microphone-Test-Software-1200-500

麦克风测试软件 RT-MicFX 提供了全面的品质控制解决方案,用于测量麦克风元件或成品,如手机麦克风,耳麦或专业音频麦克风。

特性

  • 精确可重复的测量
  • 较短的测试周期,典型小于2秒
  • 适合研发以及自动化生产线

麦克风测试

灵活的测试界面,可选择语言包括英文,中文,日文,韩文或德文。

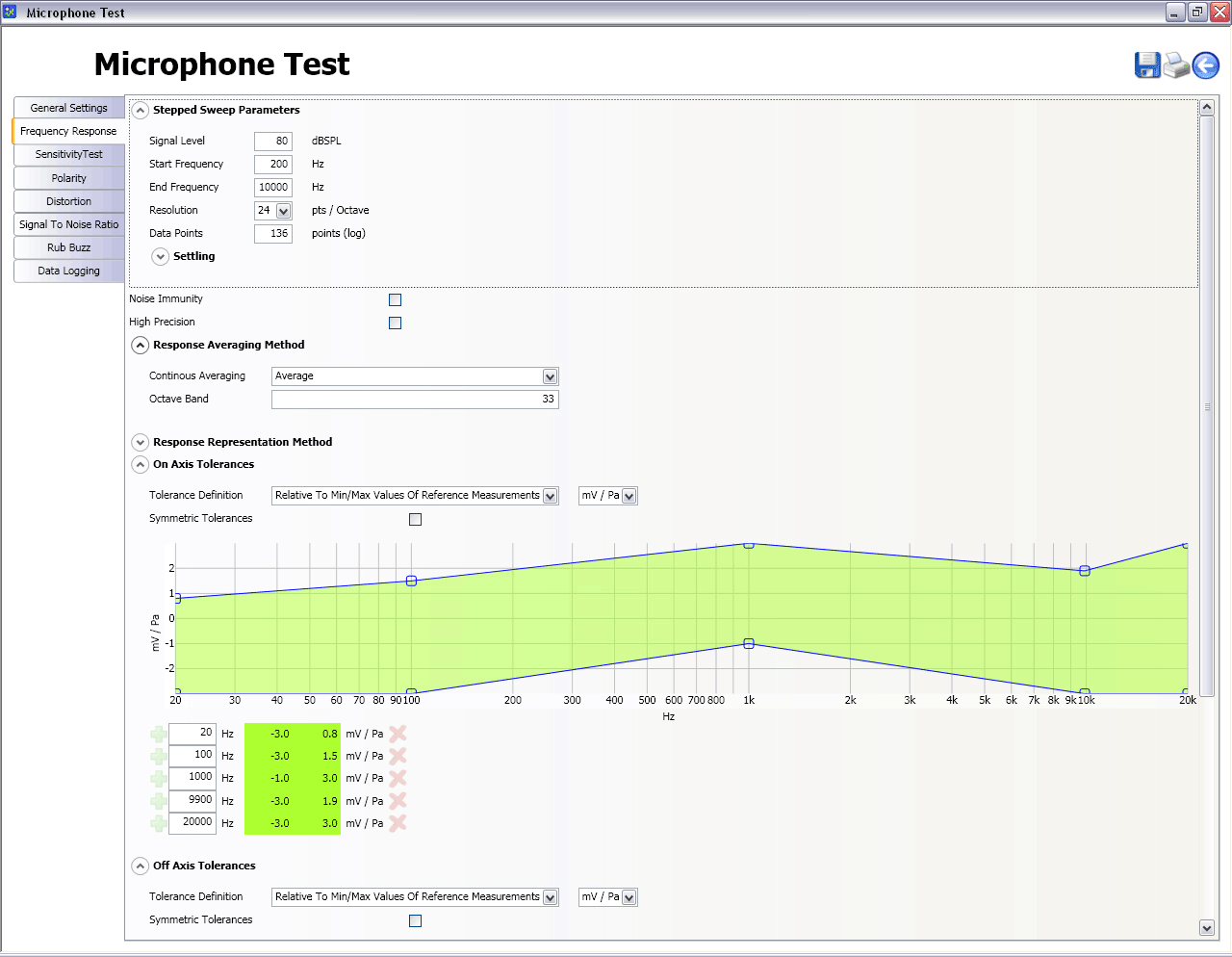

弹性的参数与公差设置

麦克风在生产上自然有一定的不良率。在产品制作时能越早筛选出不良的元件,可以提高效益,减少成本与材料的浪费,并提高生产产品的品质。一个现代化先进的麦克风测试系统应具有精确、可重复、自动化、速度快与容易使用的特点。FX100 音频分析仪组成的麦克风测试系统完全符合了这些要求。

测量功能:

  • 频率响应
  • 灵敏度
  • 失真
  • 信噪比 S/N
  • 检测所有可听到的声音瑕疵
  • 指向性,极性图
  • 极性

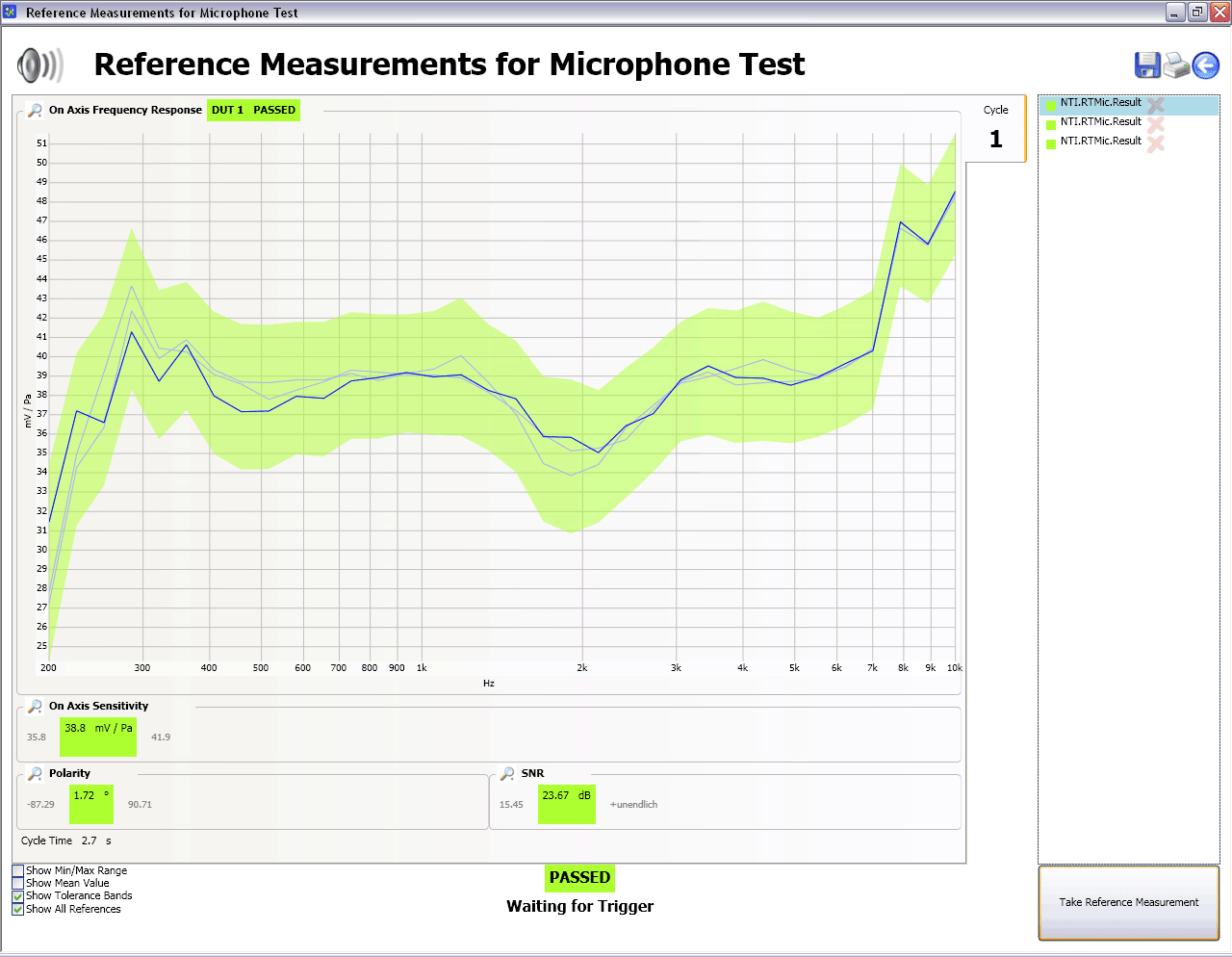

校准与记录参考数据

自动校准(例如参考扬声器的均衡)是由测量麦克风 M2010 完成。使用一个或多个好样本作取样,可以让系统智能的学习,简化公差框线的设定。弹性的公差管理自动判定 Pass/Fail。系统也支持分级,可以由用户定义,例如, “极好”, “没问题”, “可接受”, “等级 3” 或 “不良”,这样可以更好的做品质管制。

系统可以很容易的整合到现有的生产线并与控制主机连接。非常短的测试周期使这个麦克风测试系统符合高产量生产线的需求。

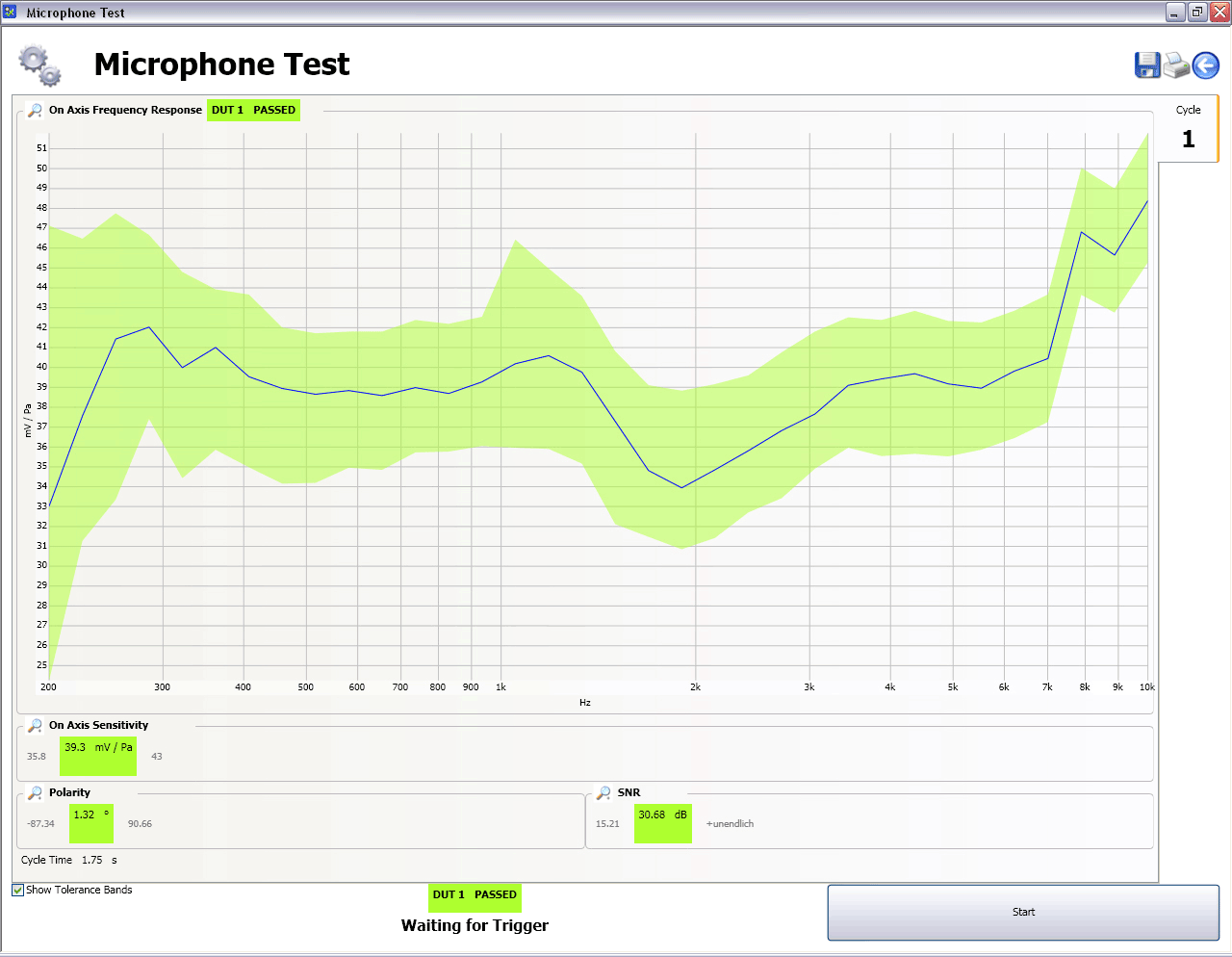

麦克风产线测试模式

针对工厂噪声消除,优化与专利的测量演算法。使产线良率最大化而且允许同样的测试在 R&D 与生产线环境执行。在生产模式下,量测结果与设定的公差框线比较,显示个别测试参数的测量结果以及分级(例如 Passed/Failed)。
测量可以由下列方式触发

  • 操作员用键盘触发
  • 条形码扫瞄
  • DIO 输入 (例如 PLC 触发或脚踏开关)

测量结果显示在电脑屏幕上,在数字 I/O输出也会有相应的信号(例如可以连接外部指示灯或分到不同的料盒),测试数据都记录保存成 Microsoft Excel 的格式。

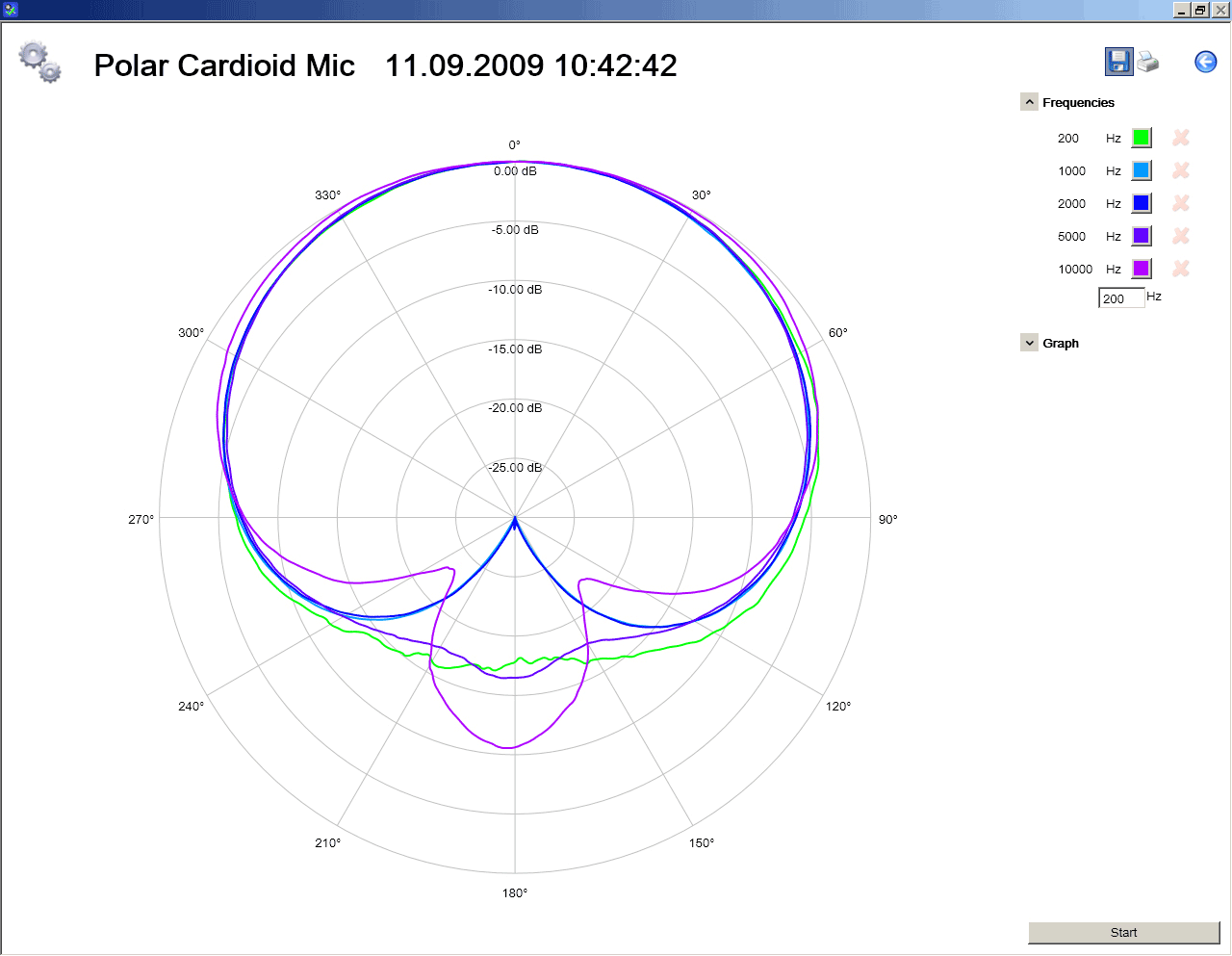

极性图

使用 NTi Audio 精准的转盘,可以用来作指向性分析,使麦克风测试系统能在一个解决方案里测试所有参数,极性图显示麦克风指向特性, 将麦克风固定在转盘上后开始自动测试自定义的角度。要详细的分析角度可设定为 1° 。

高速的 FX100 音频分析仪产生一系列的快速扫频信号,包含整个音频频带从 5 Hz – 80 kHz,然后自动旋转麦克风到设定的角度,如果选择测试做 180°模式,测试只会做 180°,然后结果镜像到另一半的 180°,以节省测试时间。指向图可以在测量完后做调整,支持弹性的后处理。
